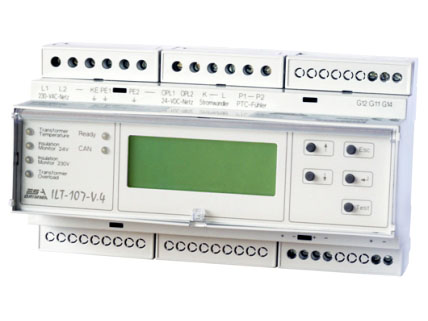

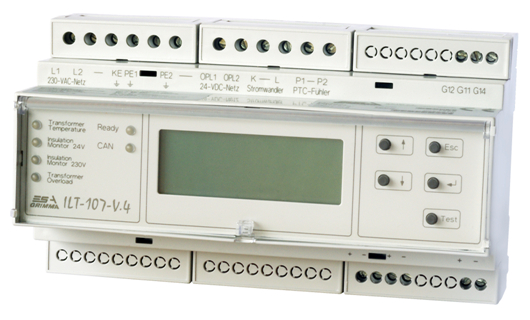

用于在医疗场所检测隔离供电系统(IT供电系统)绝缘阻抗的ILT-107-V.4设备符合IEC 60364-7-710:2002-11与DIN VDE 0100-710(VDE 0100Teil 710):2002-11标准。
同时,ILT-107-V.4设备也对IT隔离变压器的过温和过载状态进行检测。
特点:
用于IT系统检测的多功能设备:
1、监测绝缘电阻50...500KΩ(AC 0..265V IT系统)
2、监测变压器负载电流5...50A(通过变流器)
3、监测隔离变压器温度(通过PTC或温度断路器)
4、监测绝缘电阻100...500KΩ(AC 0..30V用于手术室灯光的IT系统)
5、保证对绝缘电阻安全监测的监测原理符合IEC 61557-8标准,即使在交流IT系统中含有电池连接的直流电路
6、对监测装置连接的不间断监测增加了系统安全性,例如:
- 与系统、PE与电流变压器的连接
- 与温度传感器的连接
7、安装简便,液晶文字显示清晰明了,友好菜单操作界面
8、通过现场总线与BMTI 3或BMTI 4远程报警与显示终端进行数据交换
技术数据:
额定可承受冲击:
电压 4KV
电源电压Us 24V DC
绝缘监测230V:
待监测
系统 AC 50...60Hz 0...265 V
响应值 50...5000 KΩ
测量时间于1μF ≤2s
测量电压Um 20V
测量电流Im max.50μA
内阻Ri ≥261kΩ
阻抗Zi ≥220 kΩ
绝缘监测24V:
待监测
系统 AC 50...60Hz 0...30V
响应值 100...500 kΩ
负载电流监测:
响应值 5...50 A
温度监测:
响应值 4 kΩ
PTC热敏电阻
符合DIN 44081 最多6个串联
接口:
串行接口 CAN 2.0A
最大距离 <2500m
切换
元件 1切换触点
电磁兼容性测试(EMC):
接口
电磁辐射 符合EN6
整体电磁辐射符合
EN55011/CISPR11 B级
工作环境温度 -10℃... +55℃
标准:
ILT-107-V.4系列产品符合电气安装标准与规范的要求:DIN EN 61557-8(VDE 0413 Part 8):1998-05,EN 61557-8:1997-03,IEC 61557-8:1997-02,DIN VDE 0100-710(VDE 0100 Part 710);2002-11 and IEC 60364-7-710;2002-11
