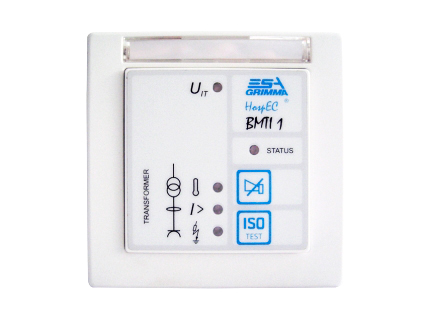

外接报警器显示单元BMTI1
BMTI1 操作简易，连接方便， 体积轻巧， 更适合护士及医护人员使用。
一、技术数据：
型号：BMTI1
电源电压：24VDC
显示： 2*多色, 3*单色
工作环境温度：-25℃…+85℃
尺寸：55*55*37mm
重量：35g， CAN总线连接

二、特点：
◆   操作面板简单， 2个操作按钮分别是确认按钮和ISO测试按钮。
◆5个LED状态显示灯，分别是过温状态灯， 过载状态灯，绝缘报警灯，工作状态灯和电源灯。
1） 当电源灯呈绿色时， 表示外接报警装置获得24V 直流电源，
    呈红色闪烁时， 表示外接报警装置24V连接错误或者ILT-107-V.4错误。
2）当工作状态灯呈绿色闪烁时， 表示系统正常运行,外接报警装置连接正常，
呈红色闪烁时， 表示外接报警未连接CAN 总线。
呈红色常亮时， 表示系统错误。
3） 确认按钮按下消除报警声音， 错误状态灯继续保持直到故障排除。
4）ISO测试按钮按下触发绝缘测试。
5）当隔离变压器回路中有过温故障出现时， 过温状态灯呈黄色闪烁。
6）当隔离变压器回路中有过载电流出现时， 过载状态灯呈黄色闪烁。
7）当隔离变压器回路中有绝缘故障出现时，绝缘报警灯呈黄色闪烁。
